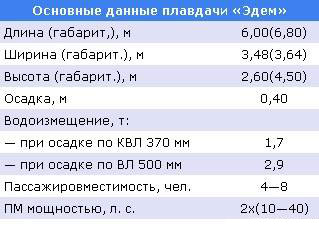

Плавдача «Эдем» — это комфортабельный домик площадью 20 м², в котором имеются: две отдельные каюты, кухня-бар, санузел; в корме под жестким тентом находится открытая терраса — площадка (6,2 м²), на которой можно разместить столовую. Вход в жилое помещение в корме — через откатную дверь на шп. 10 и в носу — через сдвижную дверь-люк на лобовой стенке дачи.

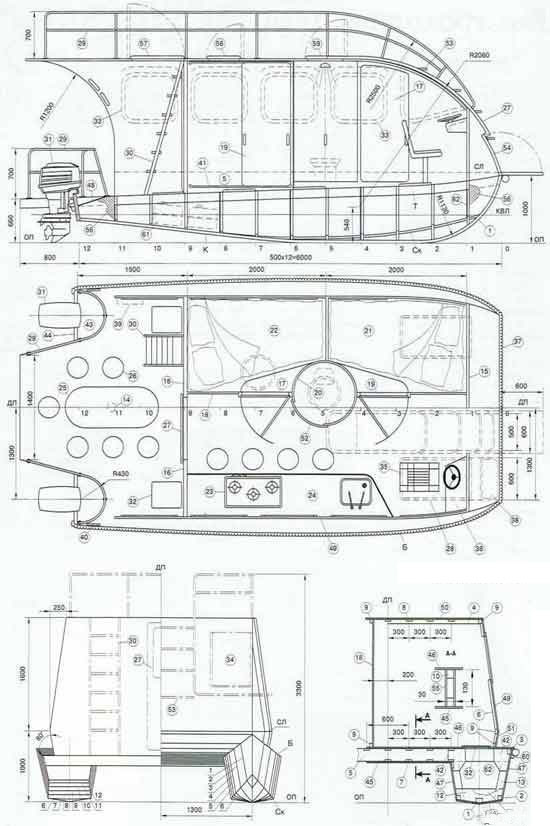

Общий вид, компоновка, конструкция корпуса и эскиз обводов
плавучей дачи «Эдем»
Спецификация деталей конструкции и оборудования плавдачи: 1 — киль, 60x40. 2 — скуловой стрингер, 40x40; 3 — привальный брус, 40x40; 4 — бимс, 30x30; 5 — балка коробчатого сечения, 13 шт.; 6 — ребро жесткости, 30x30; 7, 8 — ребро жесткости 15x30; 9 — стрингер, 30x30; 10 — рейка, 18x30, 30x30; 11 — заполнитель, фанера, d = 30; 12 — флортимберс, 100х30; 13 — топтимберс, 80x30; 14 — пиллерс, труба; 15 — переборка на 1 шп., s = 4-6; 16 — переборка на 9 шп., s = 4-6; 17,19 — дверь; 18 — продольная переборка, s = 4-6; 20 — выгородка санузла, барабан из фанеры s = 4; 21, 22 — спальня; 23 — кухонный блок; 24 — стол (кухня-бар); 25 — стол (корм. столовая); 26 — стул (столовая); 27 — дверь (откатная); 28 — дверь-люк; 29 — леерное ограждение; 30 — трап; 31 — двигатель; 32 — люк; 33 — окно; 34 — стекло; 35 — кресло водителя; 36 — пульт управления; 37 — кранец; 38, 39 — якорное устройство; 40 — кнехт: 41 — полоз; 42 — кница, фанера s = 6; 43 — рецесс; 44 — транец, фанера, s = 6; 45 — обшивка, днище моста, s = 6; 46 — настил палубы моста, s = 6; 47 — обшивка борта, s = 6; 48 — обшивка днища, s = 10; 49 — обшивка, борт надстройки, s = 4; 50 — крыша надстройки, s = 6; 51 — обшивка, борт надстройки, s = 6; 52 — дверь; 53 — скоб-трап; 54 — лацпорт, аппарель; 55 — лист фанеры, 6x130; 56 — заполнитель; 57 — люк (трап на крышу); 58 — люк (корм. спальня); 59 — люк (санузел); 60 — опора, рейка, 30x30; 61 — бензобак; 62 — переборка в корпусах (1, 4, 6, 8, 11 шп.), s = 6.
По трапу, через люк на крыше надстройки, и по скоб-трапу на лобовой стенке можно подняться на крышу — в солярий площадью 10 м²; а если оборудовать здесь тент, получится помещение для отдыха, по периметру обнесенное леерным ограждением.
По правому борту расположены в самом носу — закрытый пульт управления, далее — хозяйственный блок с камбузом и холодильником. Полевому борту расположены две каюты с двуспальными диванами. Между каютами, по центру салона, - санузел: туалет—душ в барабане диаметром 900 мм с откатной дверью. Над кормовой спальней и санузлом для вентиляции должны быть сделаны откидные люки (желательно - с матовым стеклом).
Ящики с якорями предусмотрены в носу — по правому борту, у пульта водителя и в корме — по левому борту.
В корпусах катамарана — по четыре герметичных отсека; горловины выходят на понтон и закрываются люками.
Кормовой и носовой отсеки каждого корпуса заполнены пенополиуретаном или легким пенопластом. Отсек 11-8 шп. можно использовать для размещения бензобаков. Отсеки 8-6 шп., 6-4 шп., 4-1 шп. служат рундуками для хранения припасов, снаряжения, инвентаря.
Катамаран по предлагаемому проекту «Эдем», по идее, будет эксплуатироваться больше на стоянке, чем на ходу. Район плавания его ограничен внутренними водными путями с выходом на открытые акватории лишь в тихую погоду.
«Эдем» — дача остойчивая и мелкосидящая (осадка — 0.4 м), что очень важно на стоянке и переходах на мелководье. Для стоянки, естественно, лучше выбирать укрытые от волн бухты, устья тихих речек.
На плавдаче для обеспечения надежности применена спаренная установка - два ПМ мощностью от 10 до 40 л. с. Обводы и облегченная конструкция из дерева позволяют при определенных условиях и общей мощности 60-80 л. с. развивать скорость, соответствующую переходу на режим глиссирования.
Постройка плавдачи
Плавучая дача строится из дерева. Водостойкую фанеру, сосновые рейки, стеклоткань, эпоксидную смолу и крепеж нужно приобрести, руководствуясь спецификацией и рабочими чертежами. Постройка корпусов ничем не отличается от традиционного процесса, многократно описанного в «КиЯ».
Пользуясь таблицей плазовых ординат, вычерчивают все шпангоуты в натуральную величину. Изготовляют шпангоутные полурамки — два комплекта для обеих лодок (они одинаковы, ПБ и ЛБ — симметричны).

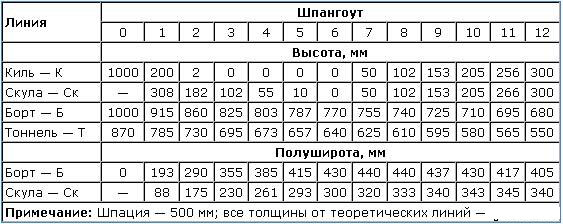

Таблица плазовых ординат для постройки корпусов плавдачи «Эдем»
Стапель для сборки катамарана вверх килем представляет собой два отфугованных бруса, выставленных в горизонт, на расстоянии один от другого (по осям) 2600 мм. Поперечные балки (дет. 5) устанавливают по разметке на высоте от стапеля, указанной в таблице, и крепят на прочных стойках. На них ставят и после проверки перпендикулярности и вертикальности всех элементов конструкции крепят шпангоуты; ставят кницы.
Продольные связи врезают в шпангоуты и балки, после крепления их и просушки выставленный набор малкуется. Теперь корпуса и мост можно зашивать фанерой. Зашивка производится на клею шурупами (по шпангоутам) и гвоздями взагиб (по ребрам жесткости).
Корпуса и днище моста оклеивают стеклотканью в несколько слоев, после просушки и зачистки окрашивают.
Только после этого катамаран бережно (пока не зашита палуба) можно перевернуть, чтобы установить в горизонт, убрать обзол в корпусах и окрасить водостойкой краской изнутри. Мост заполняется по всей высоте поперечных балок легким пенопластом.
Мост зашивается фанерой. Вырезают палубные отверстия (350-450 мм. 8 шт.), устанавливают комингсы и люки. Боковые стенки надстройки, переборки и крышу лучше собирать в объем — в виде отдельных секций, сразу проклепать ребра жесткости и вырезать окна.
Лобовую стенку надстройки надо изогнуть по радиусу 2060 мм и закрепить на предварительно выклеенной из плоских реек (изогнутых по тому же радиусу) обвязке, затем можно установить обвязку двери и окон.
Барабан выгородки санузла ставят враспор от палубы до крыши. Устанавливают подкрепления под узлы хозблока и диваны, которые надо сделать откидными, чтобы открывался доступ к люкам в корпусах.
Разумеется, можно собирать надстройку и иначе — выставить каркас и затем зашивать его отдельными листами фанеры.
Остается установить остекление, навесить двери, смонтировать люки и леерное ограждение (труба, нержавеющая стань). Плоские баки с питьевой и технической водой можно разместить на крыше, в нос от шп. 5.
Затем монтируют дистанционное управление моторами и навигационные огни.
